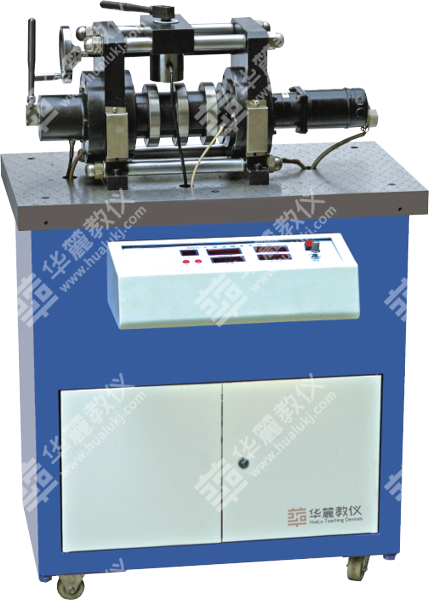

該實驗臺用于滾動軸承工作能力測試實驗，是機械設計實驗的重要設備之一。
實驗項目內容：
◎軸承外圈載荷分布測試實驗；
◎軸承外圈應力變化規律的測試實驗，滾動體和內圈應力變化規律的模擬；
◎對成對組合安裝的向心角接觸軸承進行載荷分析及當量動載荷的計算，觀察不同載荷下內部軸向力引起的“放松”和“壓緊”現象，計算軸承工作壽命。
主要技術特點：
1. 本實驗臺主要由直流調速電機、主軸和圓錐滾子軸承、加載裝置、數據采集放大傳輸系統、多媒體軟件數據處理與分析系統組成。
2. 加載裝置結構巧妙，運轉靈活，可方便地對試驗軸承施加不同大小、不同位置的徑向、軸向載荷。
3. 配套專用軟件能分析處理外圈載荷分布實測數據，繪制外圈載荷分布曲線；并能根據實驗數據模擬滾動體、內圈的載荷及應力分布曲線，能打印數據曲線；還能對成組安裝的向心角接觸軸承進行載荷分析及當量動載荷、軸承壽命計算。
4. 實驗臺外形為工作臺板+箱柜落地式結構，下裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
主要配置及技術參數：
◎直流減速電機 1個 功率P=150W，220V； 輸出轉速n =0-100r/min
◎徑向加載傳感器 1個；量程：0-10 KN
◎軸向加載傳感器 1個；量程：0-10 KN
◎試驗用軸承（30213） 2個
◎電阻應變儀1臺
◎專用軟件光盤1張
◎外形尺寸：700×400×1050mm
◎質量：125 kg
